SCURTE DESCRIERI

Supapa de siguranță de tip alezaj complet HFCA48Y Seria de înaltă performanță este proiectată pentru servicii de abur saturat și supraîncălzit. Dispune de două sisteme de control al inelului și construcții opționale de ascensoare restricționate. Practic, intervalul său de presiune setat este<6.89 mpa,="" maximal="" working="" temperature=""><485 degreec,="" suitable="" for="" drum="" service="" of="" mp="" steam="" line="" applications.="">

	design
	Tipuri: Supapă de siguranță convențională cu radiator Duză completă cu capotă deschisă, cu pârghie Dimensiuni disponibile: DN25(1") până la DN150(6") Evaluare disponibilă: PN50 până la PN150, Clasa 600# –900 # Standard de proiectare: API-526, ASME I și ASME VIII Explozie: 4%~7% Mediu: Abur sub 485 grade C Coeficient de descărcare: G-0.75 Flanșă de conectare: ASME B16.5, GOST-12820, JIS Std
	Caracteristici
	Adoptați cu două sonerii și asigurați intervalul de explozie de 4%~ 7% din presiunea setată. Duza este sudată cu corpul, asigură stabilitatea și siguranța sub presiune ridicată și serviciu de temperatură. Structura radiatorului este furnizată odată ce temperatura depășește 350 Grade C, care protejează arcul de influența temperaturii ridicate și oferă performanța stabilă a arcului. Suprafața atât a discului, cât și a scaunului duzei este depusă cu aliaj dur de Stellite, iar tratamentul excelent al suprafeței prin prelucrare și fixare de precizie asigură etanșeitatea în condiții de serviciu de lucru la temperatură ridicată.

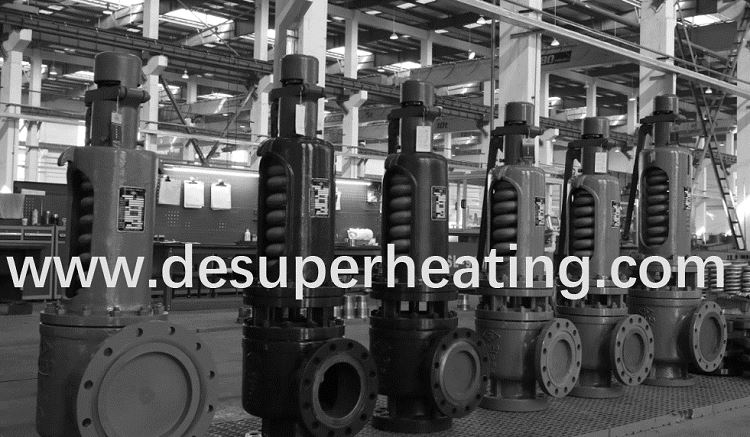

ASPECT HP PSV

file0003

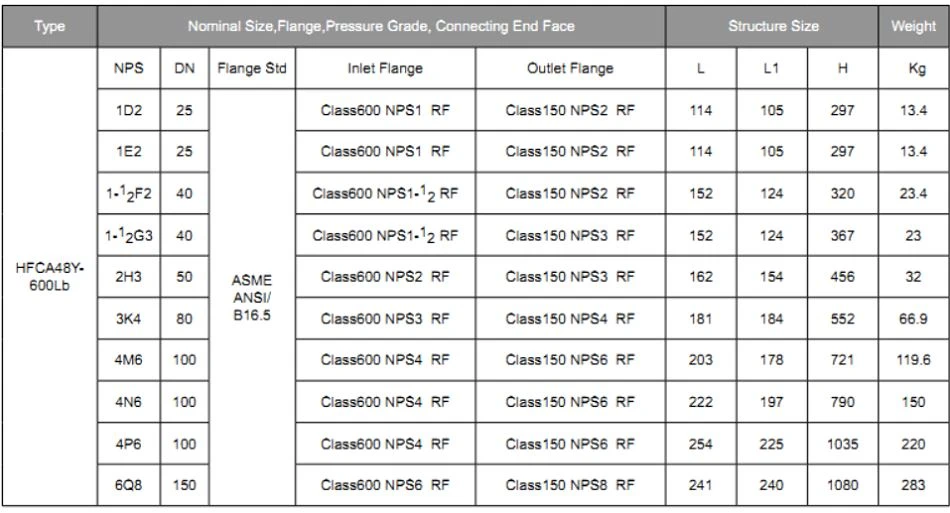

DIMENSIUNE ȘI DIMENSIUNE

file0004

file0005

STANDARD ADOPTIV

Supapele care funcționează la sau peste 100 kPag și sunt reglementate de această specificație sunt definite în API Recommended Practice 520, Dimensionarea, selectarea și instalarea dispozitivelor de reducere a presiunii în rafinării partea 1 (Proiectare) și partea 2 (instalare), codul ASME secțiunea I (cazane electrice) și secțiunea VIII (recipiente sub presiune) a codului ASME.

API Standard 2000 acoperă supapele care funcționează sub 100 kPag, ar fi rezervoarele de stocare. Corpurile supapelor trebuie să fie în conformitate cu recomandarea standardului API 526 pentru serviciile destinate.

Societatea Americană a Inginerilor Mecanici (ASME)

ASME B16.5

Flanșe de țeavă și fitinguri cu flanșă (2003)

ASME B31.3

ASME B31.3 Conducte de proces (2004)

Codul cazanului și recipientului sub presiune ASME

Secțiunea I Cazane de alimentare (2004)

Secțiunea VIII Recipiente sub presiune (2006)

Institutul American de Petrol (API)

API RP 520

Dimensionarea, selectarea și instalarea dispozitivelor de reducere a presiunii în rafinărie (partea I: 2000 & partea II: 1994)

API RP 521
