SCURTE DESCRIERI

Supapa pneumatică de reglare a aerului este supapa de reglare a unghiului care se aplică cu structura ghidată de sus și echipată cu actuator cu membrană cu arcuri multiple. Are multe avantaje de structură compactă, greutate redusă, acțiune rapidă, caracteristică precisă a fluxului, instalare convenabilă și așa mai departe. Datorită formei unghiului de 90 °, supapa de reglare a unghiului poate fi utilizată pe scară largă pentru mediul cu vâscozitate ridicată, cristalizare, particule suspendate și ușor de curățat și suflat, astfel este potrivit în special pentru industria alimentară.

CARACTERISTICI

● Opțiuni caracteristice ale fluxului flexibil

Supapa de reglare a unghiului folosește, de asemenea, un design de asezare cu un singur scaun, care este disponibil pentru multe caracteristici ale fluxului, inclusiv deschidere rapidă, liniară și procentaj egal.

● Aplicarea specială a supapei de reglare a unghiului

Supapele de control unghiular sunt mai bune pentru aplicarea mediului cu vâscozitate ridicată, cristalizare, solide suspendate. Structura unghiulară de 90 ° este ușor de curățat și suflat, ceea ce este adecvat în special pentru procesele de producție a produselor alimentare și medicale.

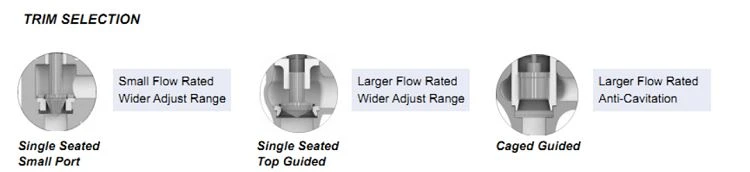

file0001

STRUCTURA SUPAPEI

file0002

DN		20				25					32	40		50
Diametru scaun (mm)		10	12	15	20	10	12	15	20	25	32	32	40	32	40	50
Coeficientul debitului (CV)	Liniar	1.8	2.8	4.4	6.9	1.8	2.8	4.4	6.9	11	17.6	17.6	27.5	17.6	27.5	44
Coeficientul debitului (CV)	Procent egal	1.6	2.5	4.0	6.3	1.6	2.5	4.0	6.3	10	16	16	25	16	25	40
Rata de deplasare L (mm)		16									25

DN			65	80		100			125	150		200		250
Diametru scaun (mm)			65	65	80	65	80	100	125	125	150	150	200	250
Coeficientul debitului (CV)	Liniar		69	69	110	69	110	176	275	275	440	440	690	11000
	Procent egal		63	63	100	63	100	160	250	250	400	400	630	900
Rata de deplasare L (mm)			40						60					100
Presiunea nominală			MPa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
			Livre		ANSI: Class150, Class300, Class600
Flux caracteristic			(Procent egal), (Liniar), (Deschidere rapidă)
Scurgeri permise			Etanșare metalică: ANSI B16.104 IV Etanșare moale: ANSI B16.104 V
Temperatura (Grad C)		Temperatura normală			-20~200, -40~250, -60~250
		Radiator	Cod: S		-40~350, -60~350
		Temperatură înaltă	Cod: G		350 ~ 550 (Material pentru temperaturi ridicate)
		Temperatură scăzută	Cod: D		D0:-60~-100, D1:-100~-200, D2:-200~-250
		Pornit / Oprit	Cod: Q		-40 ~ 150 (PTFE armat)

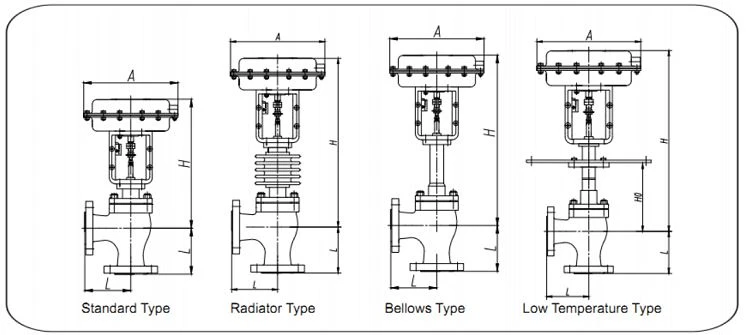

MĂRIME ȘI DIMENSIUNE

file0003

Diametru nominal			20	25	32	40	50	65	80	100	125	150	200
ΦA			282	282	308	308	308	394	394	394	498	498	498
L	PN16, 20, 25, 40 ANSI150Lb		95	100	105	115	125	145	155	175	200	225	275
L	PN64 (63), 50 ANSI300Lb		115	115	130	130	150	170	190	215	250	275	325
H1	Normal Tip	PN16 / 25	388	388	395	415	430	515	533	551	630	696	715
		PN40	388	388	395	415	430	515	533	551	630	696	715
		PN64 (63)	395	395	415	435	465	535	572	580	680	730	762
	Tip radiator		440	440	458	478	493	594	628	646	750	846	915
	Tip burduf		440	440	458	450	493	594	628	646	750	846	804
H0	-60 ~ -100 gradeC		500	500	500	500	500	600	600	600	700	700	700
	-100 ~ -200 gradeC		700	700	700	700	700	800	800	800	900	900	900
	-200 ~ -250 gradeC		900	900	900	900	900	1000	1000	1000	1100	1100	1100
